EVO Light đã cung cấp ra ngoài thị trường 2 loại hộp điều khiển khác nhau bao gồm loại SẴN GIẮC CẮM và KHÔNG CÓ GIẮC .





KHÔNG SẴN GIẮC





SẴN GIẮC CẮM KIA - HYUNDAIHƯỚNG DẪN ĐẤU NỐI LOẠI KHÔNG SẴN GIẮC





Bước 1 : Xác định dây tín hiệu phanh và xinhan (dây dương của phanh và xinhan)

Phương pháp thường dùng để xác định dây tín hiệu là sử dụng bút thử 6~24V cho ô tô, 1 đầu kẹp vào sườn xe lấy điện âm, 1 đầu còn lại dò chân cose để xác định dây nào là dây tín hiệu





bút thử

Bước 2 : Sau khi đã xác định được dây tín hiệu, đấu nối theo sơ đồ sau





Nếu quý đại lý, quý khách hàng gặp khó khăn trong quá trình xác định các dây tín hiệu này xin vui lòng gọi tới HOTLINE kỹ thuật của EVO Light qua số 0965.00.1995

HƯỚNG DẪN ĐẤU NỐI LOẠI SẴN GIẮC CẮM

Loại có SẴN GIẮC CẮM phù hợp cho các hãng xe KIA và Hyundai, giắc cắm này sử dụng chân HP285-06021 tuy nhiên mỗi loại xe lại quy định 1 vị trí khác nhau của đường tín hiệu. Quý đại lý, quý khách hàng khi mua hàng xin lưu ý chọn đúng loại để EVO Light xuất hàng chính xác hoặc hỗ trợ hướng dẫn đổi chân từ xa





HƯỚNG DẪN ĐỔI CHÂN COSE ĐỐI VỚI CÁC XE HYUNDAI

HƯỚNG DẪN CHI TIẾT LẮP ĐẶT CÁC XE HÃNG KIA

Xem video hướng dẫn lắp đặt trên Kia K3 2021 tại đây

Xem video hướng dẫn lắp đặt trên Kia Carnival (đang cập nhập)

GIỚI THIỆU VỀ HỘP ĐIỀU KHIỂN SỬ DỤNG MẠCH BÁN DẪN CHUYỂN TÍN HIỆU ƯU TIÊN XI-NHAN VÀO VỊ TRÍ ĐÈN PHANH

Mạch chuyển tín hiệu xinhan được EVO Light phát triển sẽ giúp một số xe đang có đèn xinhan ở vị trí thấp có thể đưa lên cao sử dụng cụm đèn phanh nguyên bản thành tín hiệu xinhan. Việc này sẽ tăng khả năng chú ý tới các xe khác, an toàn hơn với điều kiện giao thông tại Việt Nam. Các xe thường lưu thông với mật độ lớn và đi sát nhau khiến tín hiệu xinhan đặt ở vị trí thấp không thể quan sát.

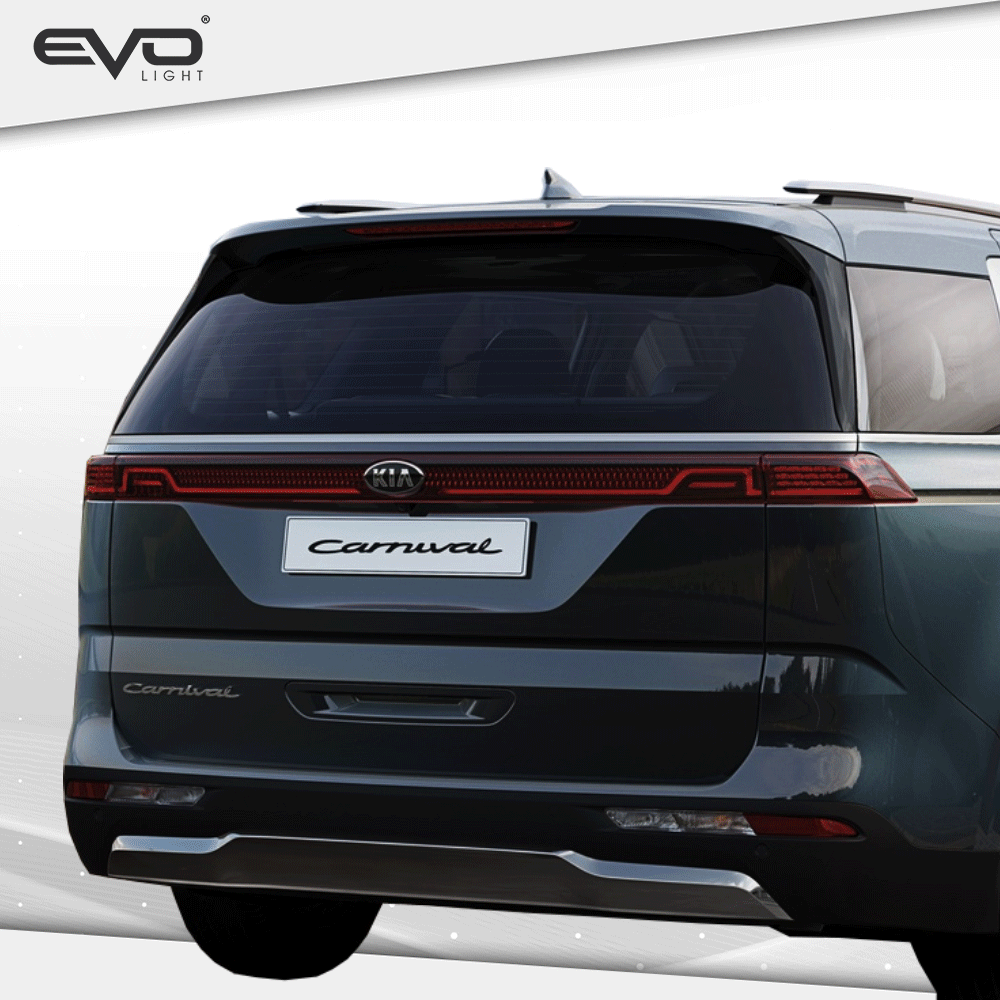

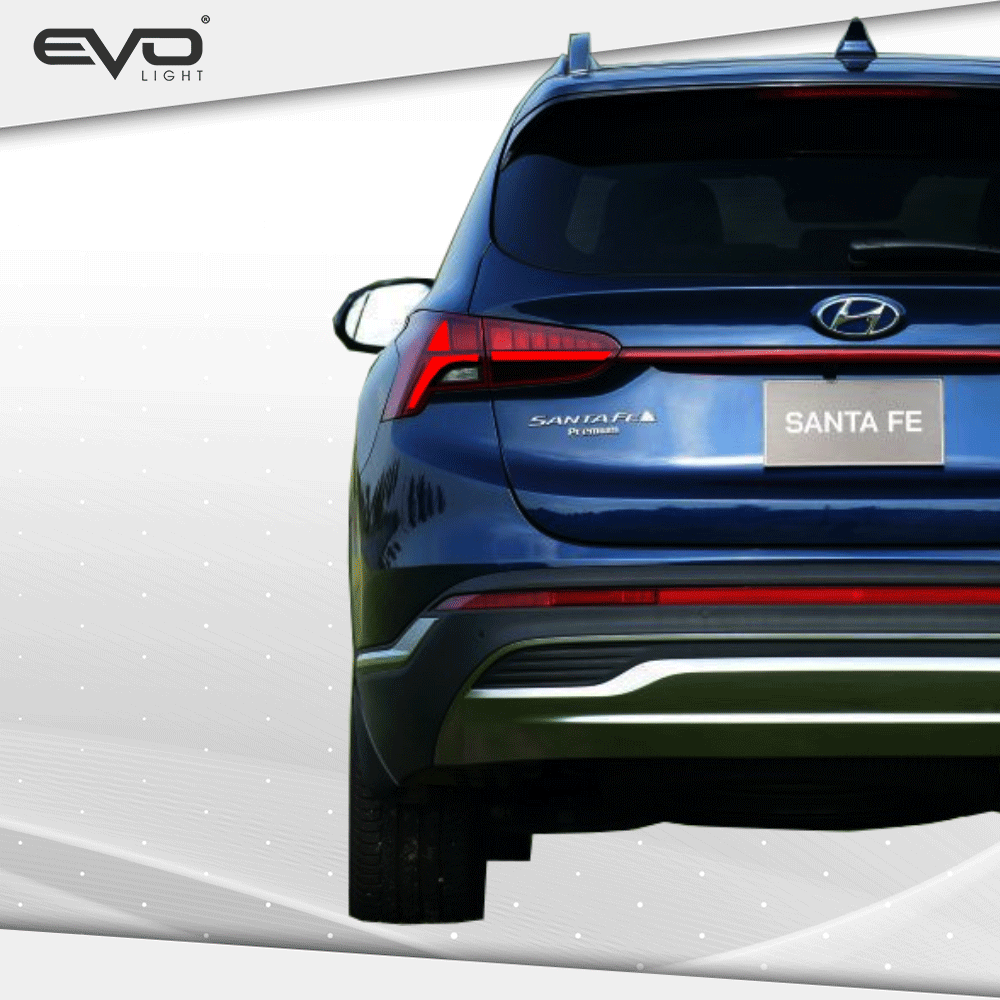

Thiết kế của KIA và Hyundai trên một số mẫu xe như Kia Carnival, Kia K3, Hyundai Santafe, ...vv đang gặp vấn đề này.
